Ан панель доступа выполняет свою работу только в том случае, если оказывается в нужном месте. Панель с отличным оборудованием и идеальной отделкой заподлицо по-прежнему остается проблемой, если она установлена на расстоянии шести дюймов от клапана, для которого она предназначена, или если через месяц после передачи перед ней прикрепляется фиксированный стеллаж. Размещение — это не только проблема выбора продукта, но и проблема координации, и обычно оно решается задолго до заказа самой панели.
В этой статье рассматривается, как следует планировать размещение панели доступа во время коммерческой застройки, что следует проверить перед закрытием стен и потолков и как решения о размещении влияют на команды технического обслуживания после ввода здания в эксплуатацию.
1. Размещение начинается на этапе планирования — еще до закрытия стен и потолков.
Расположение панелей доступа должно быть взято непосредственно из инженерных чертежей (механических, электрических, сантехнических), а не определяться на месте постфактум. После того, как гипсокартон повешен, потолочная плитка установлена или работа с плиткой завершена, перемещение или добавление панели становится гораздо более дорогостоящим и трудоемким, чем правильное ее указание с первого раза.
Вот почему размещение панели доступа лучше всего работает как скоординированное решение между генеральным подрядчиком, соответствующими субподрядчиками MEP и официальным архитектором или проектировщиком, а не как что-то оставленное на усмотрение того, кто закроет стену последним. В проектах, где такое согласование происходит поздно, панели обычно добавляются в последнюю очередь в месте, которое технически доступно, но на самом деле не удобно для стоящего за ним оборудования.
2. Логика размещения различается в зависимости от типа системы.
Куда должна располагаться панель — и насколько она должна быть большой — зависит от того, что она обслуживает:
- Системы вентиляции и кондиционирования: Панели обычно размещаются рядом с заслонками, противопожарными/дымозащитными клапанами и точками доступа к теплообменникам и имеют такие размеры, чтобы технический специалист мог добраться до компонента и обслужить его, а не просто взглянуть на него.
- Сантехника: Панели устанавливаются на запорные клапаны, места очистки и ловушки — места, где сантехнику необходим как визуальный, так и практический доступ, иногда с инструментами.
- Электрика: Распределительные коробки, низковольтное оборудование и аналогичные компоненты должны иметь панели такого размера и располагаться так, чтобы электрик мог работать, не снимая окружающую отделку.
- Противопожарная защита: Регулирующие клапаны спринклеров и соответствующие компоненты пожарной сигнализации обычно требуют размещения на панели, обеспечивающего быстрый и беспрепятственный доступ в чрезвычайной ситуации, а не только обычный доступ.
Каждая из этих систем имеет разные ожидания относительно того, какой зазор и пространство для маневра необходимо технику перед панелью — эту деталь стоит уточнить в соответствующей сделке, а не предполагать, что единое решение доступа подходит для каждой системы.
3. Технические соображения относительно расположения панели
На фактическое решение о размещении влияют несколько практических факторов:
- Освободите место перед панелью. Пространство непосредственно перед панелью должно оставаться пригодным для использования — достаточно места, чтобы человек мог открыть дверь, протянуть руку и работать, не мешая чему-то вроде воздуховода, структурного элемента или встроенного приспособления.
- Высота и вылет. Панели, обслуживающие оборудование, требующее регулярного ручного управления (клапаны, заслонки), обычно размещаются на высоте, до которой легко добраться без лестницы для выполнения повседневных задач, а панели для менее частого доступа могут располагаться выше.
- Настенный и потолочный монтаж. Панели, монтируемые на потолок, должны учитывать то, что находится над потолочной решеткой (воздуховоды, кабелепроводы, спринклерные трубы), чтобы отверстие фактически совпадало с компонентом, которого оно должно достичь. Настенные панели должны учитывать расстояние между стойками и блокировку.
- Выбор размера определяется оборудованием, а не привычкой. Панель должна быть достаточно большой, чтобы обслуживать то, что находится за ней — клапан, к которому иногда требуется доступ с помощью инструментов, требует большего зазора, чем распределительная коробка, которая открывается редко. Занижение размера панели для экономии средств или места на стене — одна из наиболее распространенных ошибок при размещении, поскольку обычно это просто переносит затраты на будущую модификацию.
4. Координация размещения со всем остальным в пространстве
Прежде чем установка зафиксируется, необходимо сверить расположение панели доступа с другими элементами в той же зоне:
- Структурный каркас, блокировка и изоляция, которые могут располагаться именно там, где была запланирована панель.
- Спринклерные головки, осветительные приборы и диффузоры, которые могут оказаться слишком близко к проему панели.
- Маршрутизация воздуховодов меняется после первоначального проектирования, что может привести к смещению места фактического расположения заслонки или змеевика.
Также стоит заранее продумать, как будет использоваться готовое пространство. Панели, правильно размещенные на чертежах, на практике иногда блокируются — за фиксированными стеллажами, встроенными шкафами, вывесками или оборудованием, которое устанавливается после того, как панель доступа уже установлена в стене. Пометка запланированных расстановок мебели и светильников на этапе координации помогает избежать этого.
5. Качество установки влияет на долгосрочное обслуживание.
Даже удачно расположенная панель может создать проблемы, если ее установить неаккуратно:
- Панель, которая установлена неправильно или не герметично закреплена на раме должным образом, может подорвать огнезащитные, акустические или воздухонепроницаемые характеристики узла, в котором она установлена, что наиболее важно для огнестойких стен и потолков.
- Ориентация петель и направление открывания двери должны учитывать то, как используется пространство, чтобы открытая дверь не блокировала проход и не мешала оборудованию.
- Установка заподлицо с правильными фланцами позволяет избежать небольших зазоров и неровных краев, которые со временем могут привести к повреждению.
6. Решения о размещении переходят на этап обслуживания.
Хорошее размещение хорошо окупается после завершения сборки:
- Маркировка и нумерация. Панели, привязанные к системе маркировки (соответствующие чертежам или журналу управления объектом), позволяют обслуживающему персоналу быстро находить нужную точку доступа вместо того, чтобы открывать несколько панелей для поиска одного клапана или распределительной коробки.
- Исполнительная документация. Ведение точного учета местоположений панелей — в идеале с привязкой к исполнительным объектам MEP — экономит время при каждом будущем вызове сервисной службы, особенно в зданиях, где первоначальная бригада монтажников уже давно отсутствует.
- Плановый осмотр. Петли, защелки и уплотнения следует периодически проверять, поскольку оборудование, которое часто используется в панелях с интенсивным движением, изнашивается быстрее, чем оборудование за панелями, которые редко открываются.
7. Распространенные ошибки размещения, которых стоит избегать
- Выбор размера панели на основе того, что выглядит пропорционально на стене, а не на том, что на самом деле нужно оборудованию, стоящему за ней.
- Окончательное определение местоположения панелей до подтверждения маршрутизации воздуховодов, труб или кабелепроводов, что приводит к тому, что панели не достигают своей цели.
- Отказ от координации группы до тех пор, пока не будет запланировано завершение работ, что подталкивает команды к компромиссам вместо правильного местоположения.
- Игнорирование запланированной планировки мебели, корпусов или оборудования, что в конечном итоге блокирует технически удачно расположенную панель.
Правильное размещение и выбор продукта одновременно
Размещение и выбор панели легче осуществить вместе, чем по отдельности. Проект с несколькими нестандартными отверстиями — змеевик увеличенного размера, странная группа клапанов, жесткая механическая посадка — часто требует панелей размеров, не соответствующих стандартному каталогу, и именно здесь работа с производителем, который может изготовить точные нестандартные размеры, становится скорее полезной, чем необязательной.

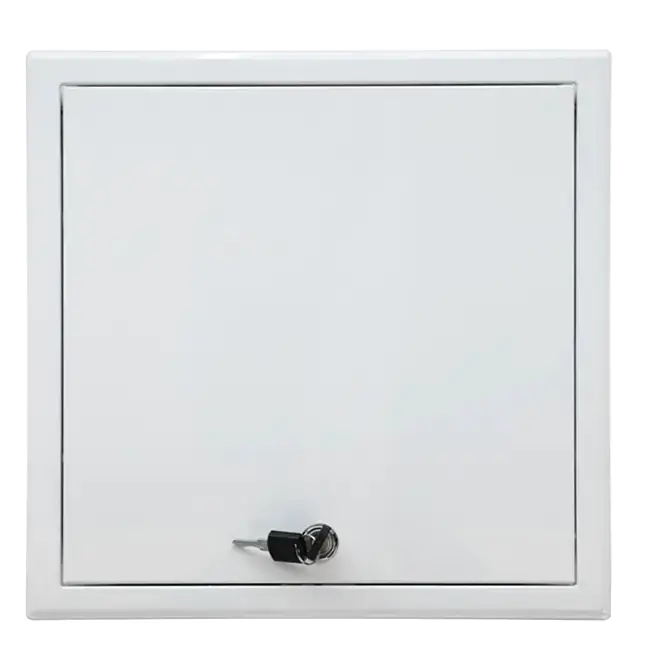

Компания Zhejiang Shunshi Intelligent Technology Co., Ltd. производит смотровые панели и сопутствующее строительное оборудование с 2005 года на своем сертифицированном по стандарту ISO 9001 предприятии в Чжэцзяне, Китай, поставляя стальные, алюминиевые и пластиковые смотровые панели, включая нестандартные размеры, а также варианты OEM/ODM, дистрибьюторам и подрядчикам в 91 стране. Для проектов, в которых стандартные размеры не соответствуют тому, к чему на самом деле осуществляется доступ, связаться с Шуньши чтобы проработать требования к размерам и размещению, прежде чем стены закроются.
