Ревизионные панели для гипсокартона: типы, размеры, установка и распространенные ошибки

Панели доступа к гипсокартону представляют собой двери для скрытого монтажа, установленные в стенах или потолках из гипсокартона для обеспечения скрытого доступа для обслуживания к водопроводным клапанам, электрическим распределительным коробкам и устройствам управления HVAC. Выбор панели, не подходящей для подложки или окружающей среды, является самой распространенной причиной переделки коммерческой отделки. — вставка, которая разбухает во влажной ванной комнате, рама, которая деформируется в крупногабаритном грубом проеме, или огнестойкий узел, пробитый стандартной панелью, — все это ошибки в спецификации, для исправления которых требуется полное снятие рамы. В этом руководстве рассказывается, как выбрать, установить и завершить работу. панели доступа к гипсокартону правильно с первого раза.

Что такое Панели доступа к гипсокартону и где они используются?

A панель доступа к гипсокартону - также называемый входная дверь из гипсокартона или ревизионный люк — представляет собой сборный каркасно-дверный узел, предназначенный для установки заподлицо с готовой поверхностью гипсокартона. На лицевой стороне двери имеется вставка из гипса, ПВХ или цементной плиты, которая соответствует окружающей стене, поэтому панель можно закрасить, чтобы она стала практически невидимой после установки.

В коммерческом строительстве строительные нормы и правила на большинстве рынков требуют наличия точек доступа везде, где инфраструктура обслуживания скрыта за готовыми поверхностями. В жилых и гостиничных проектах они появляются на стенах ванных комнат за душевыми кранами, над подвесными потолками и на стенах кухни за запорными клапанами. Проблема не в том, устанавливать ли ее, а в том, чтобы выбрать правильный тип панели для конкретной поверхности и окружающей среды до того, как гипсокартон будет готов.

Типы ревизионных панелей для гипсокартона : Выбор по окружению, а не только по размеру

Самый полезный способ выбора между виды ревизионных панелей для гипсокартона зависит от среды установки и требований к отделке, а не только от размера. Материал вставки и конструкция рамы определяют, будет ли панель работать долгие годы или выйдет из строя в течение нескольких месяцев.

Стандартная гипсовая вставная панель — для сухих внутренних работ

Наиболее распространенный тип для коммерческих офисов, гостиничных коридоров и стен жилых домов в сухих помещениях. Вставка из гипсокартона приклеена к лицевой стороне двери и окрашена вместе с окружающей стеной — ни видимой рамы, ни фурнитуры на лицевой стороне, а зазор 1–2 мм между дверью и коробкой — единственный признак существования панели. Скрытый защелкивающийся замок или замок с кулачковым ключом удерживают дверь закрытой без видимого механизма защелки. Доступны толщины вкладок 9 мм, 12 мм, 12,5 мм и 15 мм, соответствующие стандартным профилям гипсокартона.

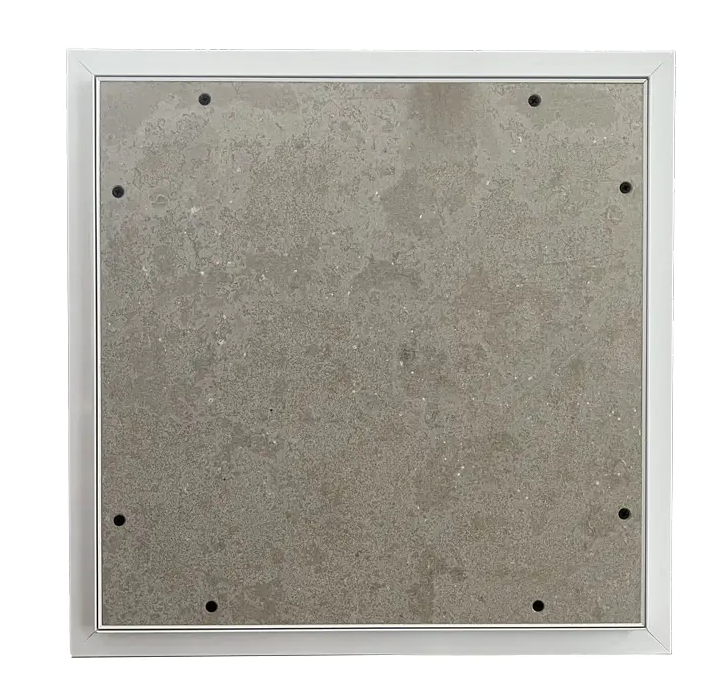

Влагостойкая декоративная панель — Ванные комнаты и помещения с повышенной влажностью

Стандартный гипсокартон разбухает, трескается и отслаивается от дверной поверхности в течение нескольких месяцев после установки во влажной среде. Ванные комнаты, коммерческие кухни, прачечные и любые стены, прилегающие к влажным помещениям, требуют влагостойкой гипсовой вставки — той же спецификации, которая применяется к окружающему гипсокартону. Алюминиевая рама по своей природе устойчива к коррозии; фурнитура должна быть подтверждена как нержавеющая сталь, чтобы предотвратить жесткость шарниров при постоянной влажности. Панели Shunshi в алюминиевом каркасе с влагостойкой вставкой, такие как SA-AP337 , используйте вкладыш из цементной плиты, совместимый с клеевыми системами для плитки, для облицовки мокрых стен плиткой.

Инкрустационная панель из ПВХ — среда с высокой влажностью и отсутствием окраски

Там, где поверхность окружающей стены не будет окрашена (например, коммерческие кухни с кафельными или герметичными стенами, помещения для бассейнов или предприятия общественного питания), подходящей спецификацией будет вставка из плиты из ПВХ. Поверхность ПВХ с заводской отделкой не требует покраски после установки, что экономит время на отделку проектов, где сроки покраски сжаты. Панели из ПВХ не подходят для огнестойких конструкций.

Каркасная панель из бисера — оштукатуренные или оштукатуренные стены

Если отделка стен выполнена штукатуркой или обезжиривающим слоем, а не окрашенным гипсокартоном, панель рамы с бортиками или перфорацией позволяет штукатурке входить в полку рамы, а не лежать на ней. В результате после оштукатуривания получается полностью скрытая коробка — видно только дверное полотно. Это стандартная спецификация для ревизионных панелей в старых реконструируемых коммерческих зданиях, где окружающая отделка оштукатурена, а стандартная панель с плоским фланцем создает видимую ступеньку на краю рамы.

Огнестойкая ревизионная панель из гипсокартона — стеновые и потолочные сборки с номинальной степенью защиты

Где входная дверь из гипсокартона проникает через огнестойкую стену или потолок, панель должна иметь соответствующий класс огнестойкости, проверенный и сертифицированный для конкретной конструкции сборки. Обычные рейтинги: 30, 60, 90 и 120 минут. Установка стандартной панели в номинальной сборке является нарушением правил, которое будет отмечено при проверке, а исправление после завершения строительства стены означает полное снятие и замену каркаса. Перед заказом уточните требования к огнестойкости у инженера-проектировщика.

Панель безопасности — доступ с ограничением по ключам в общественных местах

В отелях, больницах, школах и коммерческих офисах, где панель установлена в общедоступном месте, каменный замок с ключом ограничивает доступ только уполномоченному персоналу. Стандартная защелка или панель с пазом для отвертки в общественном коридоре не обеспечивает существенной защиты от несанкционированного открытия. Панели со стальным каркасом и замками с эксцентриковым ключом, например СС-AP210 — обеспечить правильное сочетание окраски заподлицо и доступа с ограниченным ключом для этих сред. Более подробную информацию о механизмах блокировки и о том, когда каждый из них применяется, см. стальная панель доступа с направляющей для замка .

Размеры ревизионной панели для гипсокартона: как выбрать перед резкой

Ревизионная панель для гипсокартона приложений доступен в стандартных размерах от 150 × 150 мм до 600 × 600 мм. Правильный размер определяется задачей обслуживания панели, а не доступным пространством на стене. Панель должна быть достаточно большой, чтобы рука и инструмент могли управлять компонентом, находящимся за ней, а не просто достаточно большим, чтобы ее можно было видеть.

300 × 300 мм — наиболее часто заказываемый размер. в коммерческих применениях гипсокартона. В многоэтажных проектах стандартизация одного размера везде, где это позволяет задача по техническому обслуживанию, снижает затраты на единицу продукции, упрощает подачу пакета документов и дает группам объектов на складе единую запасную позицию. Подробное описание логики выбора размера в различных приложениях см. Руководство по размерам панели доступа .

Установка ревизионной панели из гипсокартона : Шаги, определяющие результат

Правильно панель доступа к гипсокартону installation Механические этапы занимают 30–60 минут. Процесс отделки добавляет полдня, если учесть время высыхания. Три решения, принимаемые во время установки, определяют, будет ли результат незаметен или заметно не заподлицо.

1. Найдите раму, прежде чем размечать проем. Используйте прибор для поиска стоек, чтобы подтвердить их положение, прежде чем решить, где расположить панель. Грубое отверстие должно попасть между шпильками. Если точка доступа к инженерным сетям находится прямо за стойкой, панель необходимо слегка переместить — ни в коем случае не прорезайте элемент конструкции. Если проем попадает между балками или стойками без рамы по бокам, перед резкой установите между стойками выступающие доски, чтобы обеспечить прочные точки крепления рамы.
2. Отрежьте по внутреннему размеру рамы. Грубое отверстие в гипсокартоне соответствует проему внутренней рамы, а не номинальному размеру панели. Полка рамы перекрывает кромку среза на 20–25 мм с каждой стороны. При обрезке панели до номинального размера получается отверстие, слишком большое, чтобы его можно было закрыть фланцем. Всегда проверяйте требуемый размер чернового проема из паспорта продукта для конкретной устанавливаемой панели.
3. Закрепите раму винтами, а не клеем. Коммерческие панели доступа к гипсокартону крепятся к окружающему каркасу с помощью шурупов для гипсокартона через предварительно просверленные отверстия во фланце рамы, а не на клей. Клеевого соединения недостаточно для панели, которая будет неоднократно открываться и закрываться под эксплуатационными нагрузками. Не перетягивайте винты: алюминиевые и легкие стальные рамы деформируются под чрезмерным давлением винтов, что приводит к заклиниванию двери.
4. Перед отделкой проверьте выравнивание двери. После закрепления рамы закройте дверь и проверьте выравнивание заподлицо со всех четырех сторон, прежде чем наносить герметик. Это последняя точка, в которой можно регулировать положение рамки. На панелях с регулируемым шарниром задайте выравнивание сейчас — для исправления смещения после отделки потребуется полное снятие рамы.
5. Нанесите шовный состав в два тонких слоя. Нанесите каждый слой на 100–150 мм за полку рамы. Один толстый слой создает видимый гребень на растушеванном крае. Отшлифуйте между слоями, загрунтуйте, затем покрасьте инкрустации вместе с окружающей стеной. Перед покраской замаскируйте зазор между дверью и рамой и поверхность защелки, чтобы краска не запечатала дверь и не попала в механизм защелки.

При потолочной установке настоятельно рекомендуется использовать второго человека для поддержки панели во время установки рамы для любой панели размером 300 × 300 мм и выше. На панелях размером более 400 × 400 мм, установленных над потолком, убедитесь, что требуется предохранительный крюк или удерживающий трос, чтобы предотвратить полное открытие двери при доступе снизу.

Распространенные ошибки спецификации и как их избежать

• Стандартная вкладка во влажной зоне. В результате в течение нескольких месяцев вставка набухает, расслаивается и заедает дверь. Укажите влагостойкую или цементную облицовку для любой ванной комнаты, кухни или влажной среды на этапе заказа, а не в качестве замены на месте.
• Несоответствие толщины вставки. Вставка толщиной 12 мм в стену из гипсокартона толщиной 15 мм заметно утоплена. Перед заказом подтвердите толщину стеновой панели на месте. Вставка на лицевой стороне двери должна точно соответствовать толщине окружающей доски, чтобы после покраски она была заподлицо.
• Стандартная панель в огнестойкой сборке. Нарушение правил, которое будет отмечено при проверке. Подтвердите требования к огнестойкости перед заказом, а не после того, как панель установлена ​​и первая проверка не удалась.
• Резка по номинальному размеру вместо внутреннего размера рамы. Создает неровное отверстие, слишком большое, чтобы его мог закрыть фланец. Всегда проверяйте требуемый размер чернового отверстия из паспорта продукта.
• Закрашиваем зазор между дверью и коробкой. Запечатывает дверь. Замаскируйте зазор перед покраской и удалите малярную ленту до того, как краска высохнет.

Часто задаваемые вопросы

В чем разница между ревизионной панелью из гипсокартона и стандартной ревизионной панелью?

A панель доступа к гипсокартону специально разработан для установки на поверхности из гипсокартона (гипсокартона) — дверь имеет вставку из гипса, ПВХ или цементной плиты, которую можно покрасить или обложить плиткой в соответствии с окружающей отделкой. В стандартной панели доступа может использоваться простая металлическая дверная поверхность, которая остается видимой после установки. Это различие важно для помещений, требующих отделки, где панель должна быть невидимой после завершения.

Можно ли устанавливать ревизионные панели из гипсокартона на потолке?

Да. Панели доступа к гипсокартону устанавливаются как в стены, так и в потолки. При потолочной установке рама должна быть прикреплена к прочному каркасу — либо непосредственно к балкам, либо к выступающим доскам, установленным между ними. На панелях размером 300 × 300 мм и выше, установленных над потолком, убедитесь, что предусмотрен предохранительный крюк или удерживающий трос, предотвращающий полное открытие двери при доступе снизу. Для всех потолочных конструкций размером более 300 × 300 мм рекомендуется использовать второго установщика для поддержки панели во время установки рамы.

Как выбрать между стальной и алюминиевой ревизионной панелью для гипсокартона?

Стальные панели являются подходящей спецификацией для огнестойких конструкций и мест с интенсивным движением, требующих максимальной жесткости рамы. Алюминиевые панели легче, устойчивы к коррозии и являются предпочтительным выбором для потолочного монтажа, стен ванных комнат, а также прибрежных или влажных помещений, где сталь требует дополнительной защиты поверхности. Для большинства внутренних стен и потолков в коммерческом строительстве более практичным вариантом является алюминий. Посмотреть полную версию руководство по выбору алюминиевой панели доступа для подробного сравнения по сценариям применения.

Какой тип защелки следует указать для панели доступа из гипсокартона в общественных местах?

Кулачковый замок с ключом подойдет для любого входная дверь из гипсокартона устанавливается в общедоступном коридоре, гостиничном номере, больничной палате или школьном коридоре. Защелка, открывающаяся нажатием, или защелка с пазом для отвертки не ограничивают доступ и подходят только в зонах, предназначенных только для технического обслуживания, где всем жильцам здания разрешено открывать панель. Тип защелки должен быть подтвержден на этапе спецификации — для замены защелки на кулачковый замок после заказа требуется новая панель, а не замена оборудования.

Сколько времени занимает установка ревизионной панели из гипсокартона?

Механический монтаж — разметка, резка, подгонка и крепление каркаса — занимает 30–60 минут для стандартной стеновой панели. Процесс отделки (два слоя шовного состава, сушка, шлифовка, грунтовка и покраска) добавляет полдня с учетом времени высыхания. Монтаж потолка с выступами добавляет 30–45 минут к этапу подготовки конструкции. При установке во влажных помещениях с облицованными плиткой дверными поверхностями требуется 24–48 часов после укладки плитки, чтобы клей и затирка затвердели, прежде чем дверь станет полностью функциональной.
