ПОЛНОЕ И ПОЛЕЗНОЕ РУКОВОДСТВО ПО ТИПАМ СЪЁМНЫХ ПАНЕЛ ИЗ ГИПСОКОНА И ЭТАПАМ МОНТАЖА

Что такое ревизионная панель из гипсокартона и почему это важно?

Панель доступа к гипсокартону представляет собой съемную или навесную дверь, установленную заподлицо с гипсокартонной стеной или потолком, обеспечивающую удобный проем для доступа к водопроводным затворам, электрическим распределительным коробкам, заслонкам систем отопления, вентиляции и кондиционирования или компонентам конструкции без необходимости каждый раз прорезать готовый гипсокартон. Выбор правильного типа панели и ее правильная установка с первого раза экономят часы ремонта и предотвращают дорогостоящее повреждение гипсокартона при каждом будущем обращении в сервисную службу.

По отраслевым оценкам, неправильное расположение или неправильный размер панель доступа добавляет в среднем 2–4 часа восстановительных работ за одно посещение сервиса. В этом руководстве описаны все основные категории панелей, важные правила определения размеров и обрамления, а также полное руководство по установке, чтобы подрядчики и домашние мастера могли сделать все правильно.

Основные типы ревизионных панелей для гипсокартона

Понимание того, какой тип панели подходит вашему проекту, является самым важным решением. Неправильный выбор приводит к зазорам, дребезжанию, сбоям кода или панелям, которые просто невозможно открыть в ограниченном пространстве.

Стандартные панели с бортиками для гипсокартона

Это самые распространенные жилые панели. Металлическая или пластиковая рама с фланцем борта гипсокартона устанавливается в грубый проем в рамке, а сама дверь принимает вставку из гипсокартона, поэтому панель плавно сливается с окружающей стеной. Типичные размеры варьируются от 6×6 дюймов до 24×24 дюймов. Они лучше всего подходят для стен и потолков, которые окрашиваются после установки, создавая почти невидимую поверхность.

Панели доступа заподлицо (отвертка-защелка)

Панели смыва имеют прочную металлическую или пластиковую дверцу, которая располагается точно на уровне поверхности стены. Защелка отвертки на четверть оборота удерживает дверь закрытой. Они распространены в коммерческих зданиях, подсобных помещениях и технических помещениях, где невидимая отделка менее важна, чем быстрый доступ с помощью инструментов. Стандартные коммерческие размеры включают в себя 12 × 12, 14 × 14 и 16 × 16 дюймов. , хотя широко доступны нестандартные размеры.

Противопожарные смотровые панели

Требуется по нормам всякий раз, когда проем для доступа проникает в огнестойкую стену или потолок, например стену коридора с огнестойкостью 1 или 2 часа в многоквартирном здании или коммерческом сооружении. Эти панели имеют сертификат UL (например, UL 10B или UL 10C) и обычно используют стальную конструкцию толщиной 20 или более тяжелую с вспучивающимися уплотнениями. Использование панели, не соответствующей требованиям, в огнестойкой сборке является нарушением норм, которое может привести к неудачным проверкам и возникновению ответственности.

Изолированные панели доступа

Используется в наружных стенах, чердачных люках и потолках подвальных помещений, где важны тепловые характеристики. Изолированная сердцевина (обычно из жесткого полиизоцианурата или пенополистирола) прикрепляется к дверной панели. Качественные изолированные панели достигают значений R от R-10 до R-20. , помогая поддерживать целостность ограждающих конструкций здания. Ищите панели со сплошной прокладкой по периметру, чтобы предотвратить проникновение воздуха.

Штукатурные (грязевые) панели

Предназначен для отделки шпоном штукатуркой или обезжиривающим слоем, а не гипсокартона, проклеенного лентой. Рама имеет более широкую возвратную ножку, выполняющую роль штукатурной стяжки. После оштукатуривания периметр панели виден только тонкой линией. Это правильный выбор для исторических проектов реконструкции, в которых используются системы мокрой штукатурки.

Съемные панельные системы

В некоторых случаях, особенно над подвесными потолками или в механических потолках, предпочтительна полностью съемная панель без петель. Эти панели защелкиваются или прикрепляются к раме с помощью трения и могут быть полностью подняты, позволяя пропустить через отверстие крупное оборудование или трубы. Они распространены в промышленном и гостиничном строительстве.

Блокировка панелей доступа

Для панелей в зонах общественного доступа, содержащих электрические панели, устройства отключения газа или чувствительные элементы управления, в дверь встроен цилиндр с ключом или навесной замок. Большинство строительных норм и правил требуют запирающих панелей для электрических шкафов, доступных для общественности. Варианты цилиндровых замков включают стандартные ключи или сменные сердечники Best/Falcon для систем с главным ключом.

Размер панели доступа и требования к каркасу

Правильный приблизительный размер проема и прочное обрамление не подлежат обсуждению. Панель, расположенная в раме меньшего размера или неквадратной формы, никогда не закроется ровно и не загерметизируется должным образом.

Как определить правильный размер панели

Отверстие для доступа должно быть достаточно большим, чтобы рука человека (или, в идеале, верхняя часть тела) могла достичь самого глубокого обслуживаемого компонента. Как практическое правило:

• Доступ к клапану или запорному устройству (одиночный клапан): Минимум 12 × 12 дюймов
• Доступ к электрической распределительной коробке: Минимум 14 × 14 дюймов согласно NEC 314.29
• Чистка сантехники или доступ к ловушке: Минимум 18 × 18 дюймов
• Полный вход в кузов (люк в подполье): Минимум 22×30 дюймов согласно IRC R408.4

Всегда проверяйте поправки к местным нормам, так как в некоторых юрисдикциях требуются большие минимальные размеры.

Обрамление грубого открытия

Грубый проем должен быть обрамлен двойными перемычками и подоконниками, если он попадает между двумя стойками, или с помощью стержней и блокировок, если он прерывает одиночный отсек для стоек. Черновой проем должен быть на ¼–½ дюйма больше, чем указанный размер грубого проема панели. с каждой стороны, чтобы можно было регулировать уровень и отвес. Используйте уровень и угольник на каждом элементе каркаса — каркас панели, установленный над отвесом даже на 1/8 дюйма, заедает при закрытии.

Рекомендации по расстоянию между стойками и балками

Стандартная 16-дюймовая центральная рама вмещает панели шириной до 14 дюймов без дополнительной рамы. Для 24-дюймового центрального каркаса панели шириной до 22 дюймов помещаются в один отсек. Любая панель шире одного отсека требует двойных элементов каркаса с каждой стороны. для сохранения целостности конструкции стены.

Инструменты и материалы, необходимые для установки

Собрав все перед началом, вы предотвратите поездки в строительный магазин во время работы и обеспечите эффективность работы.

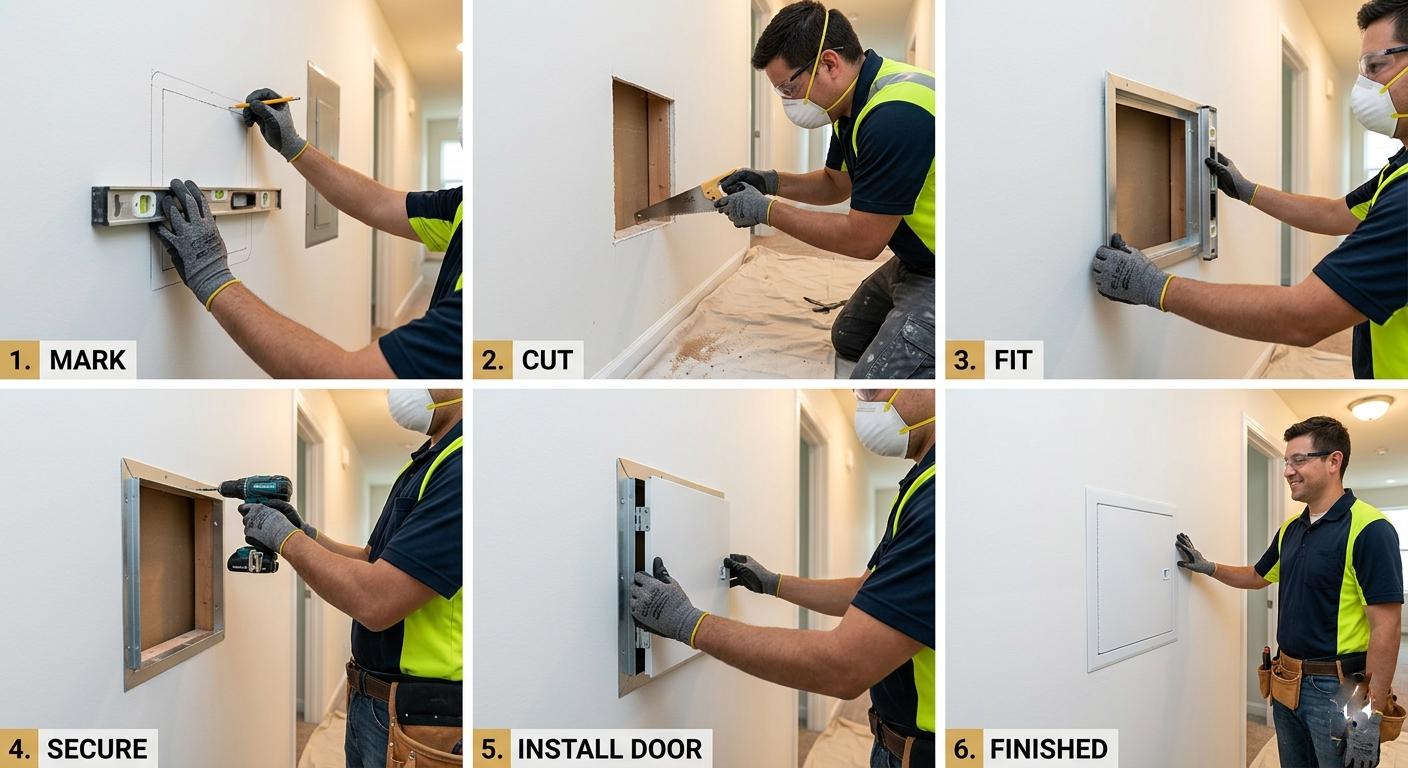

Пошаговая установка ревизионной панели из гипсокартона

Выполните эти шаги последовательно. Пропуск вперед, особенно в отношении макета и кадрирования, является основной причиной смещения панелей и обратных вызовов.

Шаг 1. Найдите утилиты и отметьте открытие

Используйте прибор для поиска шпилек и бесконтактный тестер напряжения, чтобы убедиться, что через запланированную зону разреза не проходят провода, трубы или воздуховоды под напряжением. Отметьте центр целевого компонента, затем наметьте приблизительные размеры проема с помощью карандаша и рамочного угольника. Прежде чем резать, дважды проверьте размеры. Разрезание проводов под напряжением или медных линий питания опасно и дорого.

Шаг 2: Создайте проем

Если проем попадает в существующий отсек для стоек, сначала вырежьте гипсокартон в этом отсеке (вы замените его панелью). Установите горизонтальную блокировку — обычно брус 2×4 — вверху и внизу предполагаемого проема, прибив гвоздями или винтами между боковыми стойками. Если панель охватывает более одного отсека для стоек, добавьте по королевской и триммерной шпильке с каждой стороны и установите двойные коллекторы сверху и снизу. Все элементы каркаса должны находиться на одном уровне с поверхностью существующих стоек. поэтому рама панели сидит ровно.

Шаг 3: Разрежьте гипсокартон

Надрежьте гипсокартон по линиям разметки канцелярским ножом, а затем прорежьте его ножовкой или вибрирующим инструментом. Держите лезвие плотно прижатым к раме, чтобы получился чистый, поддерживаемый край. Удалите отрезанный кусок. Если край гипсокартона по бокам проема не имеет поддержки (за ним нет стойки), добавьте опорный блок 2 × 4, чтобы каркас панели можно было закрепить.

Шаг 4. Установите рамку панели

Вставьте рамку панели в проем. Для панелей с бортами фланец будет перекрывать поверхность гипсокартона на ¾ дюйма со всех сторон. Проверьте уровень и отвес рамы — при необходимости отрегулируйте прокладки. Закрепите раму через предварительно просверленные отверстия в раме с помощью прилагаемых винтов или Шурупы для гипсокартона диаметром 1–5/8 дюйма с максимальным интервалом 8 дюймов. . Не перетягивайте винты на пластиковых рамах, так как это приведет к деформации рамы и предотвращению плотного закрытия двери.

Шаг 5. Лента и отделка (панели с бортами)

Нанесите тонкий слой универсального шовного состава на фланец борта, вложив сетчатую ленту в каждый угол. Растушуйте состав на 6–8 дюймов за край фланца, чтобы обеспечить невидимый переход. Нанесите второй слой после полного высыхания первого (обычно через 24 часа). Перед грунтованием слегка отшлифуйте зернистостью 120. Три тонких слоя всегда дают более ровный результат, чем один толстый.

Шаг 6. Загрунтуйте, покрасьте и установите дверную вставку.

Перед покраской загрунтуйте готовый гипсокартон и область фланца грунтовкой для гипсокартона ПВА. Для панелей с дверью со вставкой из гипсокартона отрежьте кусок гипсокартона толщиной ½ дюйма, чтобы он соответствовал углублению дверной коробки, закрепите его с помощью прилагаемых зажимов или клея и обработайте лицевую сторону вставки так, чтобы она соответствовала стене. Повесьте дверь на петли или вставьте ее в раму и проверьте плавность работы защелки. Лицевая сторона двери должна располагаться на расстоянии не более 1/16 дюйма от окружающей поверхности стены. — любой дополнительный зазор виден и указывает на ошибку кадрирования или установки.

Установка огнестойкой панели: дополнительные требования норм

Установка противопожарной панели доступа предполагает дополнительные действия, выходящие за рамки стандартной установки. Несоблюдение инструкций по установке UL аннулирует внесение в список и класс огнестойкости всей настенной сборки.

• Используйте только тот тип и количество крепежа, которые указаны в инструкциях по установке изделия UL — замены не допускаются.
• Нанесите вспучивающийся герметик или огнестойкий герметик по всему периметру рамы в том месте, где он соприкасается с гипсокартоном, в соответствии с инструкциями по листингу.
• Не разрезайте дверную панель или раму — любая модификация на месте аннулирует объявление.
• Наклейте на панель номер сертификата UL и класс огнестойкости, если этого требуют местные нормы.
• Задокументируйте установку панели (модель, номер UL, местоположение) для учета огнестойкости здания.

Большинство юрисдикций следуют разделу 716 IBC для противопожарных смотровых панелей. Перед установкой в ​​номинальный узел всегда уточняйте это у компетентного органа (AHJ).

Распространенные ошибки при установке и как их избежать

Выбор между металлическими и пластиковыми панелями

Оба материала хорошо работают при правильном применении. Решение сводится к требованиям к нагрузке, окружающей среде и качеству отделки.

Стальные и оцинкованные металлические рамы

Стальные рамы являются профессиональным стандартом для коммерческих, противопожарных объектов и объектов с высокой проходимостью. Холоднокатаная сталь калибра 16 выдерживает случайные удары, не прогибаясь. Оцинкованная отделка или отделка с порошковым покрытием устойчива к коррозии во влажных средах, например, за стенками душа или в технических помещениях. Металлические каркасы также более надежно принимают анкеры для гипсокартона, если из-за перекоса каркаса требуется точка крепления.

Пластиковые (АБС) рамы

Панели из АБС-пластика легче, дешевле и не ржавеют, что делает их пригодными для жилых помещений с высокой влажностью, таких как ванные комнаты и прачечные. Они не подходят для огнестойких конструкций или потолков размером более 12×12 дюймов. из-за меньшей жесткости конструкции. Пластиковые рамы легче устанавливать одному человеку, поскольку они весят значительно меньше, чем аналогичные стальные панели.

Особенности потолочной панели доступа

Установка потолка выполняется по тем же основным этапам, что и стеновые панели, но сопряжена с уникальными проблемами: гравитация работает против вас, и панель должна надежно выдерживать собственный вес на протяжении десятилетий.

• Всегда используйте шарнирный стопорный механизм. на потолочных панелях, чтобы дверь не открывалась более чем на 90 градусов и не натягивала петли.
• Для потолочных панелей размером более 16×16 дюймов используйте стальную раму, предназначенную для использования на потолке — пластиковые рамы не подходят.
• Установите непрерывную полоску акустического герметика между каркасом панели и гипсокартоном потолка для панелей в конструкциях с повышенным уровнем шума.
• Для панелей размером более 14×14 дюймов используйте двух человек: один будет держать, другой — крепить.
• Для люков доступа на чердак IRC требует минимального Значение изоляции R-30 над люком в климатических зонах 3 и выше.

Техническое обслуживание и долгосрочный уход

Правильно установленная ревизионная панель из гипсокартона требует минимального обслуживания, но быстрая ежегодная проверка не позволяет небольшим проблемам превратиться в дорогостоящие проблемы.

• Ежегодно проверяйте шарнирные штифты и замки; нанесите каплю машинного масла, если петли кажутся жесткими.
• Проверьте уплотнение по периметру изолированных и огнестойких панелей на наличие трещин или потерь при сжатии; заменяйте вспучивающиеся или пенопластовые прокладки каждые 10 лет или при их заметном износе.
• Перекрасьте лицевую поверхность двери в цвет окружающей стены после любой перекраски комнаты, чтобы сохранить ее внешний вид.
• Никогда не красьте панель наглухо. Если дверь случайно приклеилась краской к раме, используйте канцелярский нож, чтобы надрезать линию краски, прежде чем взламывать защелку.
• После любых сантехнических или электротехнических работ за панелью убедитесь, что дверь по-прежнему плотно закрывается, а защелка надежно защелкивается, прежде чем объявить работу завершенной.

Краткий справочник: выбор типа панели в зависимости от применения
